    日置功率分析仪

    2017-05-18 10:31:29  来源:
    日置HIOKI功率计系列有多款不同产品,其中主打有刚刚新上市的功率分析仪3390的替代升级产品功率分析仪PW3390, 以及功率分析仪PW6001。今天小编从不同方面针对PW功率分析仪家族中的两款产品做一个全面比较,让我们一起看看到底哪款产品更胜一筹吧。
    1. 从设计构想PW6001的设计构想是“为了追求功率转换效率”。集结了HIOKI的功率测量技术,发售了行业首创的这款产品。
    PW3390的设计构想是“随时随地都能进行高精度功率分析”。设计了兼顾高精度和便携性,能够带去现场的功率分析仪。
    2. 从产品体积从下图中大家也可以直观的看出不同之处:PW6001的体积(W×H×D)为430×177×450[mm],而PW3390为340×170×156[mm]。PW3390的宽度仅PW6001的1/3,现场测量时无需占用太大的空间。
    另外,相对于PW6001的14kg,PW3390的重量只有4.6kg,这一方面也提高了机动性。标题功率分析仪PW3390

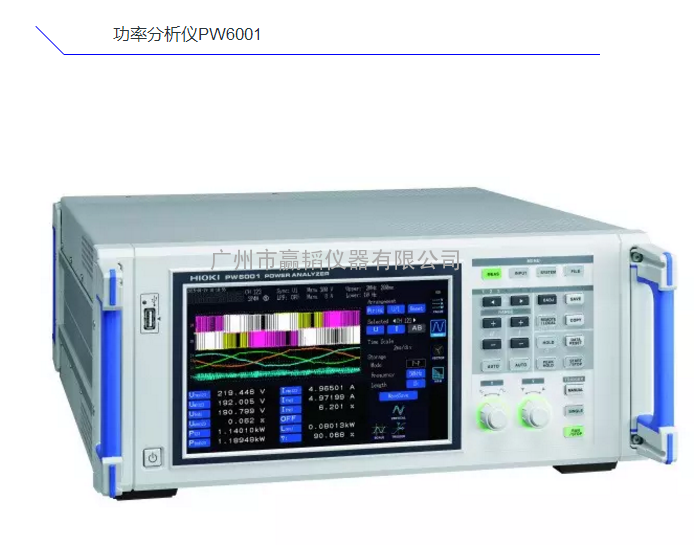

    标题功率分析仪PW6001
    3. 从测量通道数PW6001的电压和电流输入通道1ch~6ch,而PW3390是固定的4ch,这样从一定程度上降低了产品价格。
    4. 从基本功能
    PW6001作为功率分析仪追求能够满足有*高性能需求的客户要求,而PW3390则具备经常使用功率分析仪的客户所需的所有功能。
    PW3390的功率基本精度是±0.09%(PW6001是±0.05%),频带是200[kHz](PW6001是2[MHz]),采样率是500[kS/s](PW6001 5[MS/s])、AD的分辨率是16bit(PW6001是18bit)。
    5. 从波形测量功能
    PW6001中搭载了示波器的波形测量功能,因此具备1MW的波形存储。
    PW3390主要是用于维护保养时的测量功能,因此波形存储控制在501kW以内。
    6. 从主要应用• 变频器的功率转换效率评估(IGBT)
      SiC或GaN的话请使PW6001。
    • EV/HEV变频器马达分析/评估
    • PV用功率调节器(PCS)的效率测量
    • 车辆的油耗性能评价试验
    •风力发电的功率转换效率测量(PW6001)
        说了这么多,大家对这两款产品是否有了更直观的认识呢?其实小编觉得两款产品的受众群和侧重点不一样,应该是各有特点和优势的。在不同的场合使用了适合的仪器的话,任何事情都一定能事半功倍。欢迎大家留言跟我们交流,我们下次再赛!
