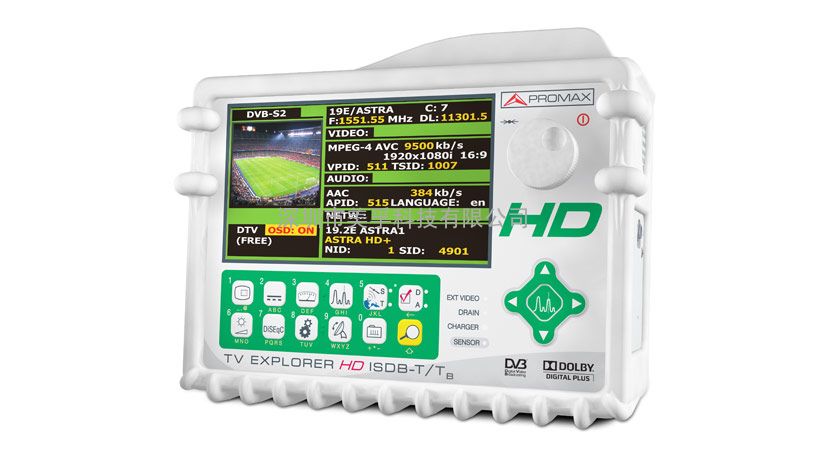

    电视场强仪TV EXPLORER HD的应用

    2013-08-29 10:42:53  来源:美孚科技
    电视场强仪(TV EXPLORER HD)的应用:
    场强仪(Field Intensity Meter)是一种测量电视信号场强的仪器。场强是电场强度的简称,它是天线在空间某点处感应电信号的大小,以表征该点的电场强度。一般电子爱好者理解的场强测量,实际上就是用天线来接收感应空中的电视信号,或直接连接至有线电视的信号输出插孔中,用场强仪来读取其信号强度。
    使用过场强仪的电子爱好者都知道,场强电平是以分贝(dB)作单位,如dBμV、dBmV、dBm,与电压表的单位为伏特(V),如V、mV、μV等不同。其实电平和场强不是同一个物理量,从原理上来说,电平和场强、电平表和场强仪是有很大区别的。实际上,对电视信号通常是测量其同步头的电平来衡量信号的强弱,以dBμV作单位,然而大家都习惯叫场强测量。
    场强的读出表示方法
    场强仪作为对微弱的电视信号进行测量和分析的精密仪器,其设计和制造是非常复杂,部分功能设计得非常巧妙,很多功能也充分考虑了用户使用的方便性。以场强仪*基本的场强电平测量为例,其测量结果共有如下多种显示方式:
    1. 以荧光屏上显示出横向的白色光条,其长短与信号电平成正比。
    2. 频谱功能中荧光屏上显示一系列频谱光线,每条谱线的位置决定了信号的频率,谱线长短表示场强电平。
    3. 直接用刻度表显示电平dB值。
    4. 直接在LCD屏上显示电平dB值。
    5. 直接在电视屏幕上叠加显示电平dB值。
    6. 场强电平的变化通过扬声器发出啸音,其音调随场强而变化。

    场强仪的测量指标
    主要的场强仪测量指标有:频率范围、测量范围、测量精度、灵敏度、分辨率等。
    电视场强仪的频率范围一般在46~870MHz之间,涵盖了VHF、FM、UHF电视全频段,包括增补频道。具备卫星电视信号测量功能的场强仪,还涵盖了950-2150MHz的卫星频段。
    一般来说,场强仪电平测量的误差为±(1~3)dB,能达到±1dB的场强仪,精度算非常高的了。因在测量过程中驻波对精度影响很大,环境温度等外部条件对仪器的精度也有影响,测量小信号时噪声及其他干扰也很大,所以小于1 dB的精度是很难达到的。
    灵敏度也是场强仪的重要指标。一般来说,电视机能较好的收到图像应在60 dBμV以上,能收到电视图像在50 dBμV,如果在40 dBμV以下就难以收到了,30 dBμV就什么都看不到了。但场强仪不同,一般要能将20 ~30 dBμV的微弱电视信号测量出来,且显示器在40 dBμV时图像要能正确同步。所以一般的场强仪电平测量范围在20~130dBμV左右。
